深圳市震华等离子体智造有限公司（震华智造）凭借在等离子表面处理领域的深厚技术积累，推出**5000L超大腔体真空等离子清洗机**，专为汽车仪表板骨架、门内饰板等大型复杂内饰件的大批量处理而设计。设备采用定制化卧式矩形腔体与多层电极架构，配合高功率射频电源系统，在真空环境下产生高密度低温等离子体，对PP、ABS等改性塑料表面进行分子级清洁与活化，显著提升后续包覆、涂装或粘接工序的附着力与良率。其核心优势在于：等离子体可无死角覆盖三维曲面与深孔结构，确保处理均匀性；干式工艺全程无化学溶剂消耗，契合绿色制造趋势。该设备支持与自动化产线无缝对接，从腔体尺寸、电极布局到工艺配方均可深度定制，助力汽车零部件企业实现大规模、高一致性的内饰件表面改性。

真空等离子清洗机；超大腔体；汽车内饰；表面活化；涂覆工艺

在汽车“新四化”浪潮的推动下，汽车座舱的功能正在发生根本性的改变。消费者不再仅仅把汽车看作交通工具，而是视其为一种移动的生活空间。这一认识的变化深刻影响了内饰系统的设计和制造标准。由于软质包覆工艺带来的舒适触感和优雅视觉效果，它已经从豪华车型的独特配置逐渐扩展到主流车型，仪表板、车门内饰板、座椅背板和中控扶手等部件的包覆需求呈现出迅猛增长的趋势。

然而，包覆工艺的实现并非仅仅是材料的简单叠加。大多数骨架基材采用改性聚丙烯（PP）或ABS工程塑料，这些材料虽然具有优良的力学性能和成本优势，但也存在一些固有的工艺缺陷：表面能较低、润湿性差、化学惰性强。以改性PP为例，其表面张力通常低于32mN/m，远低于水性胶粘剂正常铺展所需的38-42mN/m。这意味着，如果不进行适当处理而直接进行包覆粘接，界面的结合力可能不足，从而导致成品在经历高低温循环、湿度老化或长期振动后出现开胶、起翘等失效现象。

针对这一问题，行业先后探索了三种表面处理方式：

- **火焰处理**：通过高温火焰对塑料表面进行氧化，具有成本低的优点，但均匀性较差，容易导致薄壁件发生热变形，同时还存在安全风险和碳排放的问题。

- **底涂处理**：采用手工涂刷或喷涂化学底涂剂，效果较为稳定，但挥发性有机化合物（VOCs）排放较高，人工成本较贵，药水耗用量也较大。

**等离子处理**：使用高能等离子体对表面进行物理冲击和化学改性，具备均匀性、环保性和高效性等优点。

对比三种工艺后发现，等离子处理在环保合规性、长期成本控制及工艺稳定性方面具备明显优势。真空等离子技术尤其适合处理三维复杂结构的汽车内饰件，因为在真空环境下，等离子体能够均匀分布，深入到沟槽、纹理背面以及装配孔洞，从而实现全面无死角处理，这是常压等离子或火焰处理所无法做到的。

目前，主流内饰件供应商普遍使用2000L-3000L腔体规格的真空等离子设备。然而，随着整车厂对零部件集成度和供货速度的不断提升，对更大处理容量的需求也日益迫切——因此，5000L超大腔体设备应运而生。

真空等离子清洗机技术原理及其在内饰件上的适用性

2.1 等离子体生成的物理与化学基础

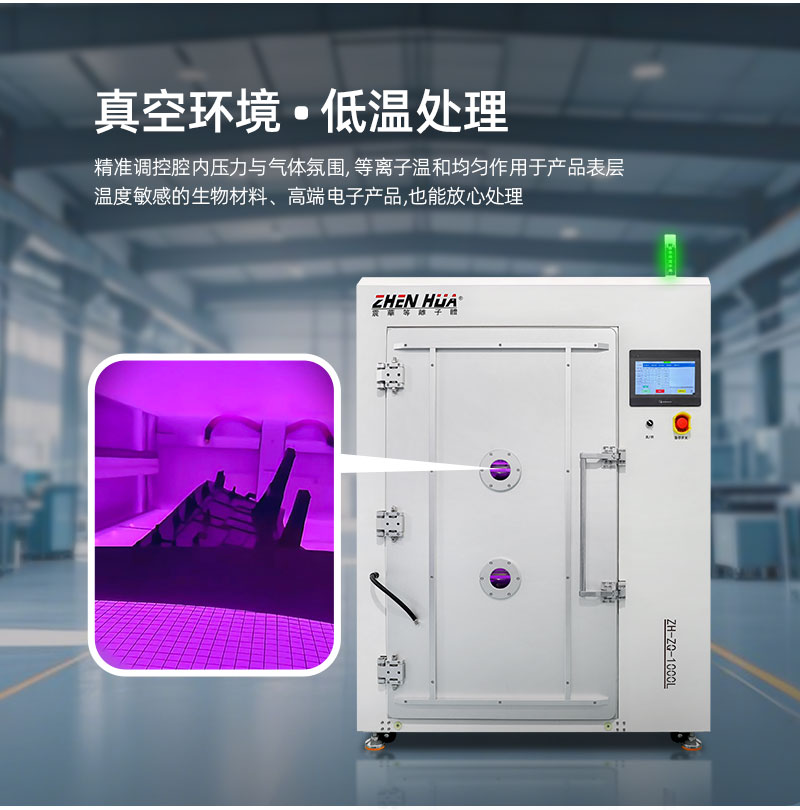

等离子体是物质的第四种状态，除了固态、液态和气态之外，它是由电子、离子、自由基和中性粒子构成的电离气体。在真空等离子清洗机中，工艺气体（通常为氩气、氧气、氮气或这些气体的混合物）在13.56MHz射频或40KHz中频电场的作用下被激发电离，从而形成高活性的等离子体云团。

等离子体与材料表面的相互作用可以分为两条同时进行的路径：

- **物理轰击效应**：高能电子和离子撞击表面，能量转移使得表层分子链断裂，导致形成纳米级的粗糙结构，从而增大有效粘接面积。

- **化学改性作用**：等离子体中的活性氧原子会与表面分子发生反应，导致羟基（-OH）、羧基（-COOH）、羰基（C=O）等极性官能团的引入，从而显著提高表面的能量。

两条路径的协同作用使PP的表面张力从32mN/m提高到48-52mN/m，同时改性的效果具有良好的时效稳定性——经过工艺优化后，可以确保72小时内达因值的衰减不超过5%。

汽车内饰件的表面处理要求特征

汽车内饰件的等离子处理有别于半导体和医疗等领域，提出了独特的要求：

| 需求类别 | 详细要求 | 技术难点 |

|-|-|-|

| 尺寸规格 | 仪表板骨架最长可达1.8米，门板高度为1.2米 | 超大腔体设计，极板布局需确保全场均匀分布 |

几何复杂度 | 三维曲面、加筋、卡扣槽、装配孔 | 等离子体需具备深度穿透能力，且无阴影效应 |

材料种类丰富 | 存在PP、ABS、PC/ABS和玻纤增强复合材料 | 工艺气体配方需适应不同的材料系统 |

| 生产节拍 | 单班处理量须与注塑机的整体产能相匹配 | 抽真空和破真空的速度决定了有效的处理效率 |

| 质量一致性 | 同一批次的零件在不同位置上必须保持相同的处理效果 | 腔体内的等离子体密度分布需要均匀且可控 |

这些需求推动了真空等离子设备在腔体设计和控制系统方面的一系列技术进步。

5000L超大腔体设备的设计结构与核心技术

### 3.1 整体架构与规格参数

5000L真空等离子清洗机采用卧式矩形腔体设计，典型配置如下：

| 参数 | 典型值 | 技术说明 |

|-------|---------|---------|

| 腔体容量 | 5000升（有效容量） | 可处理1.8米级仪表板框架 |

| 腔体材料 | 航空级铝合金（6061-T6） | 在轻量化和抗等离子腐蚀性能之间达到平衡 |

电极层数为6至8层（间距可调），层间距为200至300毫米，以适应不同产品的高度。

| 等离子电源 | 40KHz/40-60kW | 可选配13.56MHz射频电源，功率可连续调节 |

| 真空泵组合 | 螺杆泵与罗茨泵的二级系统 | 抽气速度超过3000立方米每小时，极限真空度不超过5帕 |

| 工艺气体 | 2-3路MFC精准控制 | Ar/O₂/N₂独立调节，精度±1%满量程 |

| 控制系统 | PLC与触摸屏结合，配方管理功能 | 三级权限设置、工艺追溯功能、远程运维接口 |

整机的外形尺寸大约为宽3200mm ×深2500mm ×高2600mm，设备总重约5吨，需要配备专用的地基和电力设施（AC380V/150A）。

### 3.2 腔体放大所面临的主要技术挑战

从3000升到5000升，腔体容积增加了67%，这并不是简单的按比例放大。实际的技术挑战主要集中在以下几个方面：

**等离子体均匀性控制**：腔体体积的增大使得电极之间的距离与极板面积的比例发生变化，从而导致边缘电场畸变更加明显。如果极板设计不合理，腔体的边角区域可能会出现等离子体密度不足，进而造成零件处理效果的局部差异。为了解决这个问题，可以采取以下措施：优化极板的开孔率分布（边缘密集、中心稀疏），引入辅助电极以补偿边缘场强，并采用多路独立馈电结构以降低驻波效应。

**真空系统的抽速匹配**：将5000L的腔体从大气压抽至30Pa的工作真空，如果继续使用3000L设备的泵组，抽气时间将延长超过60%，这会直接影响生产节奏。因此，需要配置抽速更大的罗茨泵（单台≥2000m³/h），并优化泵口的管路布局，以减少流导损失。

**工艺气体流场的分布**：在大腔体内，气体的扩散路径较长。如果气体的布置不合理，进气口与抽气口之间的“短流”可能导致局部气体成分的偏差。因此，应该采用多点分布的气体布置结构，并结合均气板，以实现腔体截面流速的均匀分布。

### 3.3 射频电源与匹配网络的设计

对于5000L级腔体，选择合适的等离子电源直接影响处理效果的上限。40KHz中频电源由于技术成熟且成本可控，得到广泛应用。然而，在处理含金属嵌件或碳纤维增强材料时，高频谐波可能导致放电不均匀。相比之下，13.56MHz射频电源在等离子体的密度和均匀性方面则具有更大的优势，但其匹配网络的设计复杂性会随着腔体尺寸的增大而显著增加——大尺寸电极的寄生电容和电感是不可忽视的，因此需要引入L型或π型自动匹配网络，实时补偿负载阻抗的变化，以将反射功率控制在5%以内。

### 3.4 智能控制与工艺数字化

5000升设备的工艺窗口较为狭窄，依靠人工调节参数难以确保每个批次的一致性。新一代控制系统应具备以下功能：

- **配方管理**：根据零件编号存储工艺参数（如功率、气压、气体比例和处理时间），通过扫码自动调用。

- **过程监控**：实时获取真空度曲线及辉光放电的电压/电流波形，并在出现异常偏差时自动发出警报。

- **维护预测**：记录真空泵的运行时间和电极的累计放电次数，并发送保养提醒。

这些功能将设备从“手动工具”提升为“工艺节点”，并实现与MES系统的结合，从而实现全流程的追溯。

4 内饰部件处理工艺的工程实践与效果验证

### 4.1 典型流程介绍

以5000L真空等离子设备为例，仪表板骨架包覆的标准工艺流程如下：

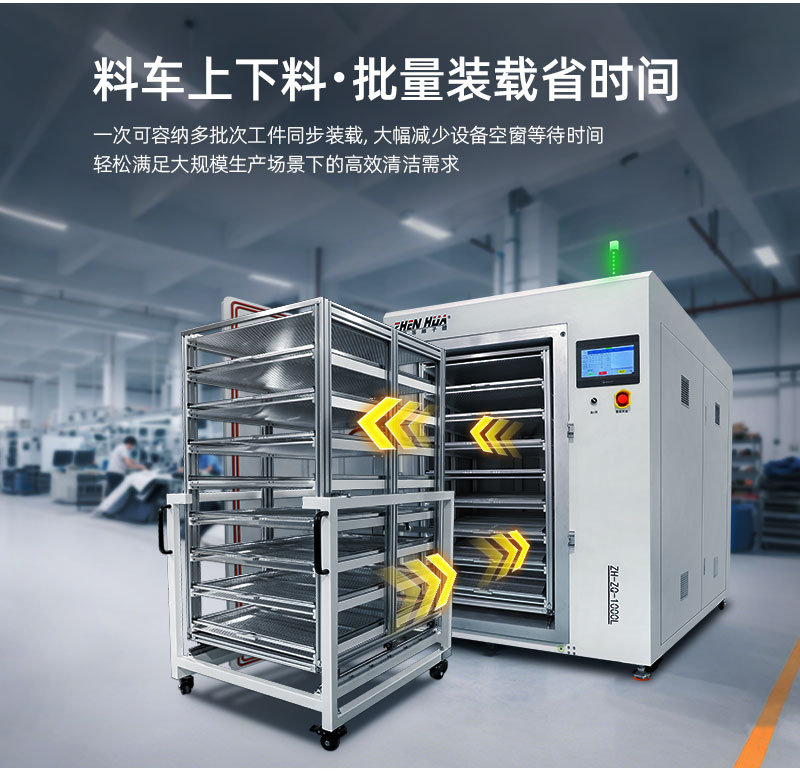

1.**上料装车**：注塑件在经过预清洁（去除脱模剂残留）之后，装载到专用的料车上，每层极板根据零件外形设计了相应的仿形治具。

2.**抽真空**：开启螺杆泵和罗茨泵，在180到240秒内将腔体的真空度降低到10Pa以下。

3.**气体注入**：根据工艺配方，导入氩气/氧气混合气体（典型比例为95:5），质量流量控制器（MFC）自动调节至设定压力（20-30Pa）。
